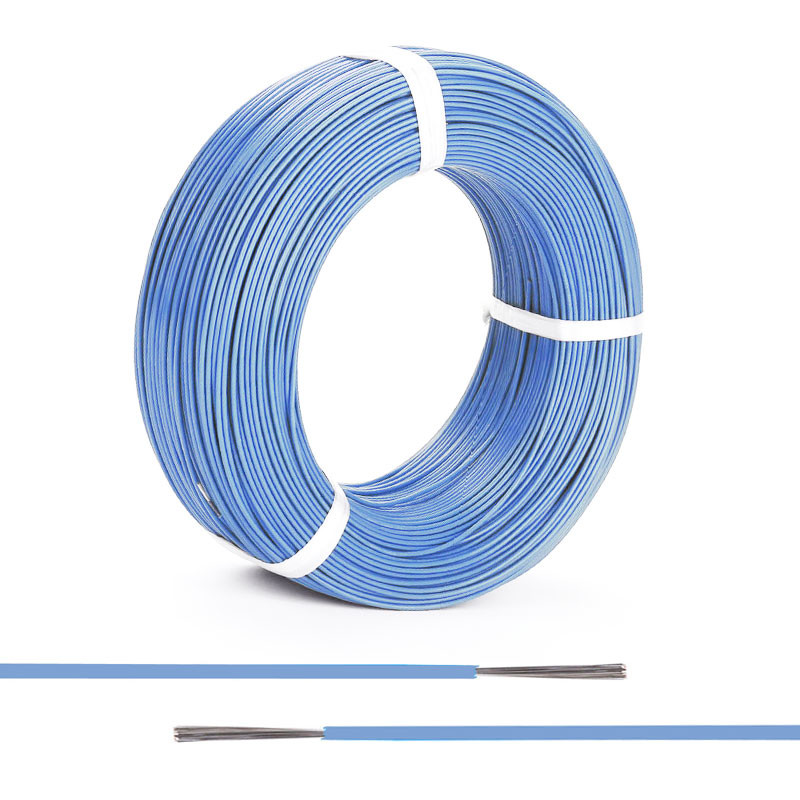

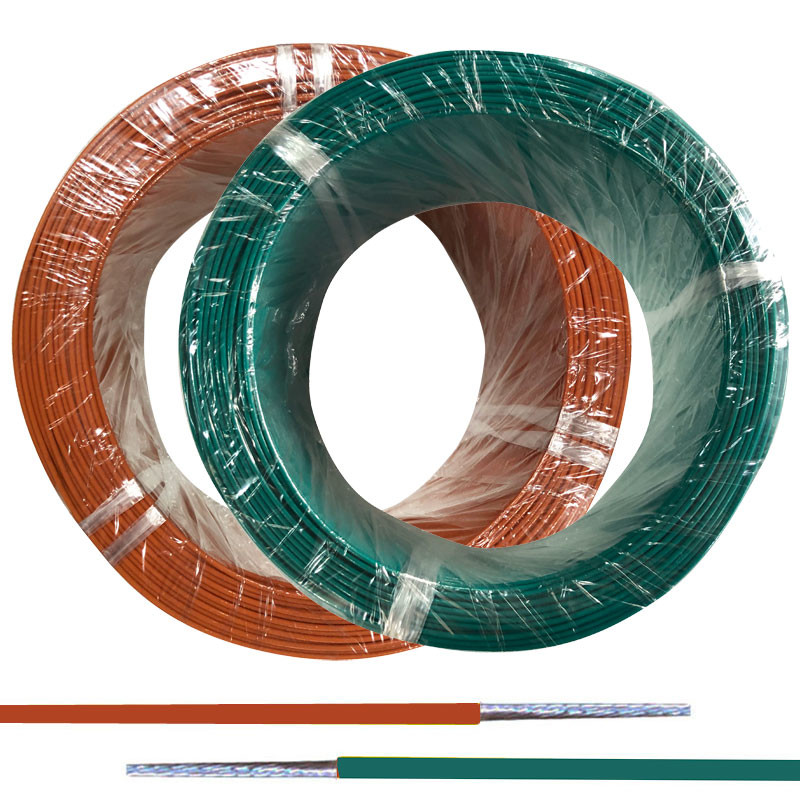

19/0.2mm konservierte überzogenes angeschwemmtes Kupfer verdrängtes 20AWG FEP isolierte Draht
Draht der hohen Temperatur wird hauptsächlich für die Verbindung von Haushaltsgeräten, von Motoren, von elektrischen Heizungsanlagen, von lichttechnischer Ausrüstung und von Instrumenten mit der bewerteten Wechselspannung von 600V und unten benutzt. Er hat ausgezeichnete Alterungsbeständigkeit, Weichheit und lange Nutzungsdauer. Silikonkautschukmaterial ist ungiftig und geschmacklos, ist es sicherer und zuverlässig, wenn es in einer Vielzahl von Haushaltsgeräten verwendet wird.
Anwendungen:
1. Interne Verdrahtung für elektronisches Gerät: Klimaanlage, Mikrowellenherd, elektronisches Desinfektionskabinett, elektrisches Reisbrötchen, elektrische Heizung, elektrischer Ofen, elektrische Bratpfanne, Lampen und Laternen.
2. Sekundäranschlussleitungen für allgemeine Ausrüstung
3. Verdrahtung für Gebrauch nahe Öfen und Maschinen, die hohe Temperaturen erreichen
4. verdrahtend in der Umwelt mit Hochs und Tiefs-Temperaturen
Eigenschaften:
1. Nennspannung: AC600V oder niedrigeres
2. Betriebstemperatur: -65°C | +200° C
3. Leiter Type: Angeschwemmt
4. Leiter Materials: Konserviert überzogenes/silbernes überzogenes angeschwemmtes Kupfer
5. Isoliermaterialien: FEP isolierte
6. Draht-Messgerät: 8AWG | 26AWG…
7. Farben: Weiß, schwarz, grau, gelb, blau, violett, rot, transparent, grün…
Art |
Silberne überzogene kupferne Leiteranschlussleitung FEP-Isolierung |
FEP-Isolierung konservierte kupferne Leiteranschlussleitung |
FEP-Isolierung konserviert oder silberner überzogener kupferner Leiter, der Anschlussleitung abschirmt |
Konservierte oder silberne überzogene angeschwemmte kupferne verdrehte Anschlussleitung FEP-Isolierung |
Konservierte oder silberne überzogene angeschwemmte kupferne verdrehte Schildanschlussleitung FEP-Isolierung |
Drahtmessgerät (AWG-Lehre) |
Abschnittbereich (mm2) |
Leiterbau Stück/Durchmesser (Millimeter) |
Isolierungsstärke (Millimeter) |
Außendurchmesser (Millimeter) |
Widerstand Max. Conductor bei℃ 20 (Ω/Km) |
Verpackende Länge (M) |
10awg | 5mm2 | 37x0.43mm | 0.33mm | 3,67 | 3,546 | 305 |
12awg | 3mm2 | 19x0.49mm | 0.33mm | 3,11 | 5,64 | 305 |
14awg | 2mm2 | 19x0.37mm | 0.33mm | 2,51 | 8,96 | 305 |
16awg | 1.2mm2 | 19x0.3mm | 0.33mm | 2,16 | 14,6 | 305 |
17awg | 19x0.26mm | 0.33mm | 1,96 | 18,3 | 305 | |
18awg | 1mm2 | 19x0.23mm | 0.33mm | 1,81 | 23,2 | 305 |
20awg | 0.5mm2 | 19x0.2mm | 0.33mm | 1,61 | 36,7 | 305 |
1x0.8mm | 0.33mm | 1,46 | 35,2 | 305 | ||
22awg | 0.3mm2 | 19x0.16mm | 0.33mm | 1,46 | 59,4 | 610 |
1x0.65mm | 0.33mm | 1,31 | 56,4 | 610 | ||
24awg | 0.2mm2 | 7x0.2mm | 0.33mm | 1,26 | 94,2 | 610 |
1x0.5mm | 0.33mm | 1,16 | 89,3 | 610 | ||
26awg | 0.12mm2 | 7x0.16mm | 0.33mm | 1,14 | 150 | 610 |
1x0.4mm | 0.33mm | 1,06 | 143 | 610 | ||
28awg | 0.08mm2 | 7x0.12mm | 0.33mm | 1,02 | 239 | 610 |
1x0.32mm | 0.33mm | 0,98 | 227 | 610 | ||
30awg | 0.06mm2 | 7x0.1mm | 0.33mm | 0,96 | 381 | 610 |
1x0.254mm | 0.33mm | 0,914 | 361 | 610 | ||
32awg | 0.035mm2 | 7x0.08mm | 0.41mm | 1,06 | 664,8 | 610 |
1x0.2mm | 0.41mm | 1,02 | 588,3 | 610 |
Gemerkt: Spezifikation und Kernnr. sind nicht auf oben genannte Regelung, sie konnten besonders angefertigt werden begrenzt.
